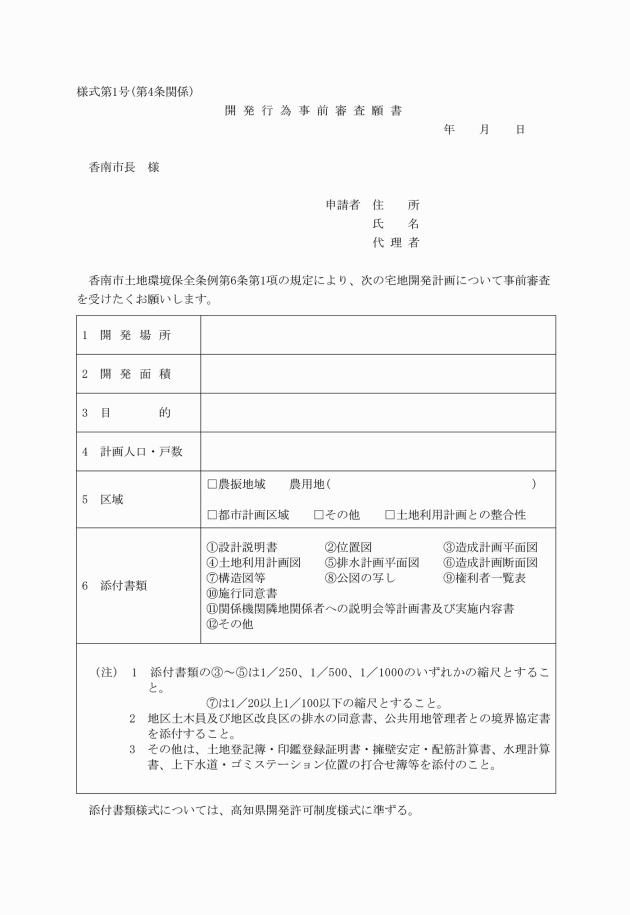

様式第1号に添付する設計図

「備考」　市長が必要ないと認めるときは、設計図の一部を省略することができる。

技術的細目

(1)　排水施設にあっては、次のアからキまでに定めるところによる。

ア　計画雨水量の算定については合理式で算出するものとし、次に掲げる算定式を標準とする。

Q＝(1／360)　c・I・A

ただし、Q＝計画雨水量m²／Sec

C＝流出係数

住宅地　0.9

ゴルフ場・運動場等　0.8

田　0.75

畑　0.6

I＝降雨強度　a／(tⁿ＋ｂ)　(タルボット式)・・県降雨強度式参照

tⁿ:再現期間は、集水面積1.0ha未満の場合は10年、集水面積1.0ha以上の場合は30年とする。

A＝流域面積　ha

イ　施工区域内の排水施設は、アの算定に基づき計画すること。

ウ　施工区域が排水路に隣接している場合においては、この排水路の断面は、アの算定に基づく雨水量を排除できる断面とすること。

エ　施工区域の雨水量を放流する流末水路の能力が不足する場合は、これを改修又は区域内において雨水を一時貯溜する遊水池、その他適当な施設を設けること。

オ　U字溝管きょ、水路等の排水施設は、地表水、湧水等を速やかに排除できるように配置し、かつ、目地からの漏水又は溢水のない構造とすること。

カ　工事中の仮設排水施設等については、他の施設の工事に先立って行うこととし、十分な機能を有すること。

キ　仮設排水路においても洗堀のおそれのある所は、コンクリート等で床張りをし、両側はあらかじめ土のう又は杭等で十分なのり面保護を行うこと。

(2)　盛土にあっては次のアからオに定めるところによる。

ア　盛土の締固めは、ほぼ水平層状に十分てん圧を行い、特にのり面附近では厚さ30センメートル程度ごとに土質と含水量に適合した良好なてん圧を行うこと。

イ　盛土厚2メートル以上、又は地下水が多い盛土箇所には、集水管等を設け排水に努めること。

ウ　盛土基礎の原地盤が傾斜している場合は、表土を除去し原地盤に段切りをすること。

エ　盛土のり面を擁壁で防護しない場合は、土質に応じて崩壊しない勾配とし侵蝕等のおそれのある場合は、芝張り、種子吹付等ののり面保護工を施工すること。

オ　擁壁を設置しない盛土で高さが5メートルをこえる場合は、5メートル以内ごとに1メートル以上の小段を設け、小段には適当な勾配をつけると共にのり面が崩壊しないようU字溝等を用いて十分な排水施設を設けること。

(3)　切土にあっては次のア、イ及びウに定めるところによる。

ア　切土又はのり切は、地形、地質、地下水等の状況を十分考慮して行うこと。

イ　切土のり面を擁壁等で防護しない場合は、土質に応じてのり面の崩壊しない勾配とし、風化侵蝕等のおそれのある場合は、芝張り、種子吹付又はモルタル吹付等ののり面保護工を施工すること。

ウ　擁壁を設置しない切土で高さが5メートルをこえる場合は、高さ5メートル以内ごとに幅1メートル以上の小段を設け、かつ、この小段にはU字溝等の排水路を設け、のり面に雨水を流下させないこと。

(4)　擁壁にあっては、次のア及びイに定めるところによる。

ア　切土のり面及び盛土のり面が自然勾配以上となり崩壊のおそれのある場合は、原則として擁壁を設けること。

イ　擁壁に関する技術的基準は、宅地造成及び特定盛土等規制法施行令(昭和37年政令第16号)第9条、第10条及び第12条の規定を準用すること。

(5)　工事の安全管理にあっては、次のアからオに定めるところによる。

ア　造成によってほぼ水平となった平坦地の周辺外周には小さな土堤をめぐらし、その中に降った雨を一時貯溜し、又は調節しながら流出させ、下流への流出軽減をはかること。

イ　工事による土砂等の流出のおそれのある場合は、沈砂池又は土留施設等を設け、施工区域外に被害をおよぼさないようにすること。

ウ　排水路又は沈砂池等は、土砂が堆積して機能を失い、破壊の原因にならないよう、常に維持管理に努めること。

エ　沈砂池、遊水池又は工事現場には、子供等が近づかないように指導すると共に、危険の程度若しくは必要とする度合に応じて、安全な施設を設けること。

オ　水防又は防災施設の補修改善等のため必要な人員並びに資材はできるだけ近くに確保して、万一に備えること。

(6)　道路にあっては、次のアからウに定めるところによる。

ア　施工区域に至る進入路及び同区域内の道路は市の指示に従い、原則として両側に側溝を設けるものとし、高知県道路位置指定指導要綱に準ずる。

イ　側溝又は溝を渡る場合の蓋は取外しできる構造とし、できるだけグレーチングで施工すること。

ウ　舗装は、道路路床土質等を勘案し、路面の沈下及び破損のないような構造とすること。

(7)　その他必要な事項は、香南市土地環境保全条例に基づく指導要綱(平成22年香南市告示第15号)により定める。
